خطکشی باند فقط چند مستطیل سفید روی آسفالت نیست. Runway Number، Centerline، Threshold، Aiming Point و Touchdown Zone هرکدام یک پیام متفاوت به خلبان میدهند. این راهنما علائم باند فرودگاه را از دید عملیاتی و با استانداردهای جاری FAA و EASA باز میکند.
علائم باند فرودگاه سیستم استاندارد بصری برای هویت، همراستایی، Threshold، Aiming Point و Touchdown Zone هستند.
در FAA، Runway markings سفید هستند؛ در مقابل Taxiway و بسیاری از Holding/Unusable-area markings زردند.
علائم باند فرودگاه چه اطلاعاتی به خلبان میدهند؟
Runway Markings را میتوان «دستور زبان بصری باند» دید. بعضی Markingها هویت و جهت را میگویند، بعضی Alignment میدهند و بعضی شروع سطح قابلفرود یا بخش Touchdown را مشخص میکنند.
Runway Designator
شماره و در صورت نیاز L/C/R، هویت و جهت Runway را مشخص میکند.
Centerline / Side Stripes
محور و Edge visual runway را برای Alignment و spatial picture مشخص میکنند.
Threshold / Aiming / TDZ
شروع Landing surface، visual aiming cue و Touchdown Zone را از هم تفکیک میکنند.
Runway Markings سفیدند. Taxiway markings، Holding position markings و بسیاری از Markingهای سطوح غیرقابلاستفاده زردند.
سه خانواده اصلی Runway Markings چه تفاوتی دارند؟
FAA در AIM، Runway Markings را در سه گروه Visual، Nonprecision Instrument و Precision Instrument طبقهبندی میکند. Precision runway visual cueهای بیشتری مانند Touchdown Zone و Side Stripes دارد.
| Marking | Visual | Nonprecision | Precision |
|---|---|---|---|
| Designation | ✓ | ✓ | ✓ |
| Centerline | ✓ | ✓ | ✓ |
| Threshold | شرایط خاص | ✓ | ✓ |
| Aiming Point | شرایط خاص | ✓ | ✓ |
| Touchdown Zone | — | — | ✓ |
| Side Stripes | — | — | ✓ |
این Matrix بر مبنای FAA AIM است. در عملیات واقعی، Standard/AIP همان کشور و Aerodrome مرجع است.

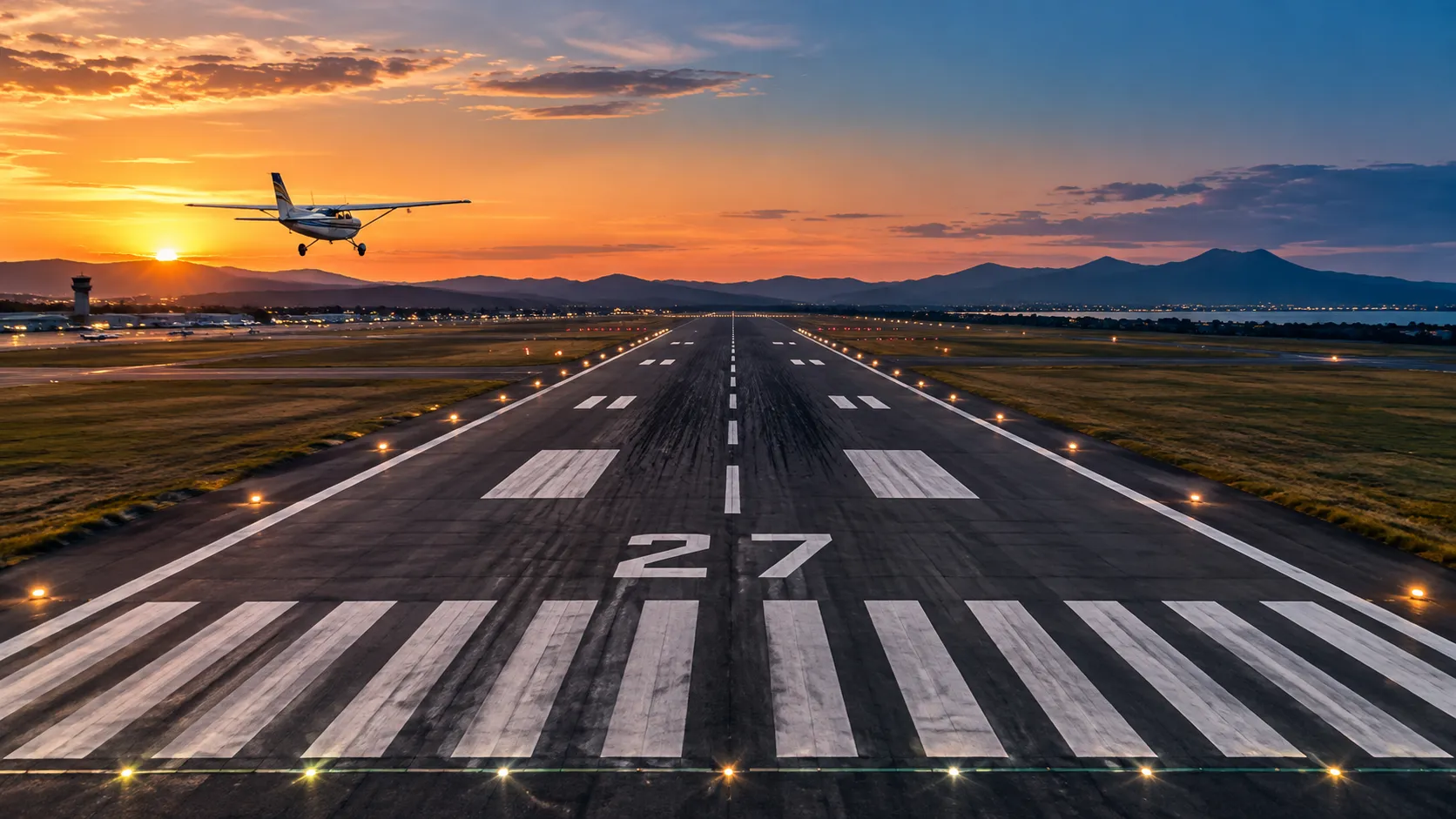

Threshold چیست و خطوط سفید ابتدای باند چه معنایی دارند؟
Threshold نقطه شروع بخشی از Runway است که برای Landing در آن Direction در دسترس است. Threshold Marking با Stripeهای سفید طولی شناخته میشود و Pilot را از ابتدای Landing surface آگاه میکند.
شروع Landing surface
Threshold میگوید Landing distance از کجا برای این Direction شروع میشود.
Threshold ≠ Aiming Point
Aiming Point و Touchdown Zone مفاهیم جداگانهاند.
FAA/EASA: 18m → 4، 23m → 6، 30m → 8، 45m → 12، 60m → 16.
Aiming Point و Touchdown Zone چه فرقی دارند؟
Aiming Point Marking دو Rectangle سفید بزرگ است که یک Visual aiming reference برای Landing میدهد. FAA AIM آن را حدود 1,000 ft از Threshold توصیف میکند. TDZ Markings مجموعه Pairهای مستطیلی متوالیاند.
دو مستطیل پهن
Visual reference برجسته برای Approach picture؛ الزاماً نقطه تماس دقیق چرخها نیست.
Pairهای متوالی
Zone و distance cues؛ FAA در 500ft/150m increments.
Touchdown واقعی به Aircraft، flare، wind و conditions بستگی دارد.
Runway Markings Lab؛ نوع باند و Threshold را تغییر بده
Runway type، عرض Runway و Threshold mode را انتخاب کن. ابزار Marking set پایه و تعداد Threshold stripe را نشان میدهد.
Runway Type + Width + Threshold
فلشهای سفید قبل از Threshold یعنی چه؟
Displaced Threshold یعنی Threshold در نقطهای غیر از ابتدای Runway قرار دارد و Landing length همان Direction را کاهش میدهد. FAA برای بخش قبل از Threshold از White arrows و نزدیک Threshold bar از Arrowheads استفاده میکند.
White arrows
در بخش بین ابتدای Runway و Displaced Threshold.
Arrowheads
نزدیک Threshold Bar خلبان را به Threshold جدید هدایت میکنند.
White threshold bar
شروع Landing surface را مشخص میکند.
Pre-threshold pavement
طبق FAA ممکن است برای Takeoff در هر دو Direction و Landing rollout از Direction مقابل در دسترس باشد.
Relocated Threshold غالباً temporary و مرتبط با Construction/Maintenance و Closure است.
Chevrons زرد روی باند یعنی چه؟
White arrows قبل از Displaced Threshold و Yellow Chevrons دو پیام متفاوت دارند. طبق FAA، Yellow Chevrons pavement را برای Landing، Takeoff و Taxiing غیرقابلاستفاده نشان میدهند.
Displaced-threshold area
بخش قبل از Threshold ممکن است Uses تعریفشده داشته باشد.
Unusable pavement
برای Landing، Takeoff و Taxiing استفاده نشود.
FAA آن را برای جداکردن Runway with displaced threshold از Blast Pad/Stopway/Taxiway قبل از آن توضیح میدهد.
رنگ خطوط فرودگاه چه چیزی میگوید؟
Runway language
Designation، Centerline، Threshold، Aiming Point، TDZ و Side Stripe.
Taxi / Hold / Unusable cues
Taxiway centerline، holding markings، shoulders و chevrons.
رنگ تنها کافی نیست
Shape، Location، Sign و ATC/Chart context هم مهم است.
Runway Markings چه کمکی به Approach و Landing میکنند؟
Centerline alignment
محور بصری برای Takeoff/Landing و Crosswind picture.
Threshold awareness
شروع landing-available surface را روشن میکند.
Aiming reference
دو Rectangle بزرگ یک Visual reference استاندارد میسازند.
TDZ awareness
Repeated pairs Zone و Distance cues را تقویت میکنند.
علائم باند چه چیزهایی را به شما نمیگویند؟
Landing clearance
Marking جای Clearance یا Traffic separation را نمیگیرد.
Runway condition
Wet/Contaminated/Braking اطلاعات جداگانهاند.
Performance margin
Aiming Point یا TDZ، performance suitability هواپیما را تضمین نمیکند.
Current closure
NOTAM و Airport data جاری بر تصویر ظاهری مقدماند.
سؤالات متداول درباره علائم باند فرودگاه
Runway Markings را حفظ نکن؛ زبان بصری باند را بفهم
Number، Wind، Marking، Threshold و Approach picture را در یک mental model واحد قرار بده.
منابع بینالمللی
- FAA AIM — Airport Marking Aids and Signs
- FAA AC 150/5340-1M — Standards for Airport Markings
- FAA AIP — Runway Markings
- EASA Easy Access Rules for Aerodromes — March 2026
- SKYbrary — Touchdown Zone
برای عملیات واقعی AIP/Chart/NOTAM/ATIS/ATC و Procedures جاری مقدماند.
